哈爾濱長途電信樞紐樓擴建工程,位于南崗區繁華地區中山路一側,地下2層,地上2重層,建筑物總高度99.7m,建筑面積32556平方米,該樓外墻面均采用干掛花崗巖火燒板飾面,掛石面積約13700平方米。
背栓式干掛石材幕墻是在石材背面鉆成燕尾孔與凸形脹栓結合然后與龍骨連接,并由金屬支架組成的橫豎龍骨通過埋件連接固定在外墻上。
背栓式外墻干掛石材是近幾年從國外引進的施工工藝,它具有以下優點:
第一,背栓式干掛石材,由于每塊石材均有四個背栓式掛件,每個掛件都均勻承受石材重量且石材掛件與龍骨掛件間接觸面積大,相應的強度和穩定性好。因此它可適用于高層和超高層外墻飾面。
第二,背栓式干掛石材,因各個掛件均承載石材重量破裂后石材不易脫落且易于更換。
第三,背栓式干掛石材表面清潔,不易受污染,而且用水泥砂漿粘結石材表面因受水泥漿侵蝕易變色形成色差。
1、施工準備
1.1 石材選擇
石材幕墻使用的材料應符合國家現行產品標準的規定,要求具右耐侯,耐火和抗風化性能。
由于本工程外墻掛石石材用最人,為防止出現色差和供貨能力,由業主帶隊到福建進行實際考察,最后確定福建鼎盛石材加工廠生產的代號為603的火燒花崗巖石材,厚度為30mm。
1.2 外腳手架要求
龍骨安裝階段利用主體圍護封閉腳手架,掛石安裝階段由于圍護腳手架離墻30mm左右,無法滿足掛石安裝要求,所以掛石安裝階段采用吊掛腳手架,在9層、12層、16層和21層屋面外伸Ф133鋼管牛腿,鋼管從墻面外伸出1.5米,墻里側用吊環將鋼管固定在樓板上,吊掛用Ф16園鋼制作,吊掛安裝要進行荷載計算和加荷試驗,確認安全后才允許使用。
2 主要分項工程的施工方法與技術措施
2.1 施工工序

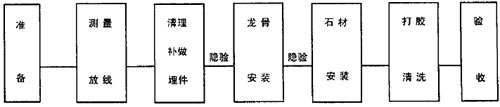

2.2 放線定位
將土建方提供的基準中心線、標高線進行復測,無誤后根據圖紙給出的橫、豎龍骨的位置和軸線放鋼線,定出橫、豎龍骨位置和石材幕墻位置。先由中間向兩端測錄,然后由兩端向中間復核尺寸。放出的橫、豎龍骨位置線誤差心符合設計要求。
根據放線位置,尋找預埋件,如果預埋件沒有即補打埋件,補打埋件用一塊10mm厚鋼板和4Ф18膨脹螺栓,鉆孔后加環氧樹脂膨脹螺栓擰緊引并將螺母與螺栓點焊。
2.3 龍骨安裝
從結構上實現先立豎框(正12鍍槽鋼),后上橫框(L50*5鍍鋅角鋼)豎框定位后再裝橫框,將能很好的保證橫豎框的直線度和橫框的伸縮縫,安裝順序是先下后上。龍骨安裝完要進行全面檢查,尤其是橫、豎框中心線,必須用儀器對橫、豎龍骨進行調整。
2.4 石材掛件的安裝
鋁合金掛件的定位、安裝是可更換背栓式石材幕墻安裝中至關重要一環,它位置是準確與否直接關系到石材幕墻的外觀效果、鋁合金掛采用分段形式,通過螺栓與橫龍骨角鋼相連,石材板塊上的脹栓與掛件間有一定的配合尺寸,可以保證石材水平板塊方向的調整。
2.5 層間防火封修
在每層樓的樓板項標高處,沿處墻四周設一道層間防火封修,因外墻石材內表面距剪力墻有200mm空隙,為防止火災發生后,火勢從此空隙處向上層漫沿,故此設層間防火隔離帶,材料采用1.2mm厚鍍鋅鋼板50mm厚防火保溫礦棉板,鍍鋅鋼板一端用射釘固定在剪力墻上,射釘間距500mm,另一端搭在橫向角鋼龍骨上。
2.6 石材安裝
石材板塊通過背栓與鋁合金掛件相連,石材安裝是按照板塊布置圖編好的號碼一一對應,由下而上進行安裝。安裝時將石材板塊通過掛鉤掛在橫向龍骨掛件上即可。安裝簡便易行。通過頂絲的微調,保證外立面的垂直、水平和表面平整。
2.7 石材準確度的控制
在安裝石材時注意控制石材安裝高程累計誤差及控制基準石材完成面。
石材高程累計誤差的有效控制方法是在每個樓層彈1m水平基準線,以1m線校核施工誤差,要求一般不超過±2mm,若超出此誤差范圍,則及時在上一層石材安裝時調整。
控制每塊石材基準完成面的方法是通過精確的測量放線牙口結構的三維調整功能來保證石材完成面的準確性。
2.8 石材縫密封
石材裝好,調整完畢經檢查確認合格后,即可進行注膠密封,注膠之前先把膠縫清理干凈,并在膠縫的兩側貼上保護帶,以免注膠時把石材弄臟。注膠后再把保護膠帶撕下來,注膠材料必須選用耐候,耐老化和耐火性能,且不含硅油,以防對石材造成污染。本工程采用法國進口的高級密封膠。
3 質量要求
石材不得有缺邊掉角和裂縫及劃痕,顏色、質地均勻一致,無特殊紋理和明顯色差。體積密度、吸水率、彎曲強度、抗剪強度等應滿足有關規定。
目前干掛石材幕墻技術規范尚未頒布,施工允許偏差只能參照玻璃幕墻的標準確定和企業自定標準執行。經實測,工程質量符合標準。
4 結語
背栓式干掛石材幕墻施工技術是近幾年從國外引進的新工藝,此項新工藝的引進填補了我國在高層和超高層建筑外墻裝飾花崗巖用傳統舊工藝所不能達到的一項空白。同時它又克服了鋼銷式和槽式干掛石材幕墻的某些缺點,在安全性、耐久性、可更換性等方面具有較大的優勢。
